Wellendichtringe
PTFE – Wellendichtringe wurden Anfang der 70- er Jahre eingeführt.
Sie wurden entwickelt, um die Lücke zwischen konventionellen Elastomer- Wellendichtringen und Gleitringdichtungen zu schließen.
ATD SEALS mit seinen Partnern vertreibt diese Dichtungen mit Materialien und Abmessungen speziell
für den europäischen Markt ausgesucht. Möglich ist dies durch modernste Fertigungsmethoden und Lagerhaltung
von Halbzeugen. PTFE- Wellendichtringe lösen schwierige Anwendungsprobleme, die nicht durch herkömmliche Elastomer- Dichtungen
abgedeckt werden können, wie z.B.:
- Hohe chemische Resistenz gegen aggressive Medien
- Niedrige Reibung
- Hohe Oberflächen- Geschwindigkeiten von 30 m/s und mehr
- Extreme Temperaturen (-20 °C bis +250 °C)
- Lange Laufzeit auch im Trockenlauf oder bei abrasiven Medien
- Drücke bis 35 bar
Wellendichtringe
- Wellendurchmesser: bis 120mm
- Gehäusematerial: Stahl oder Edelstahl
- Dichtlippen: NBR, Silikon oder FKM
Wellendichtringe mit gewebeverstärktem Rücken zurück
- Wellendurchmesser: bis 2350mm
- Material: NBR und FKM (andere Materialien auf Anfrage)
Wellendichtringe mit PTFE- Lippe zurück
- Wellendurchmesser: bis 500mm
- Gehäusematerial: Edelstahl, Normalstahl oder Aluminium

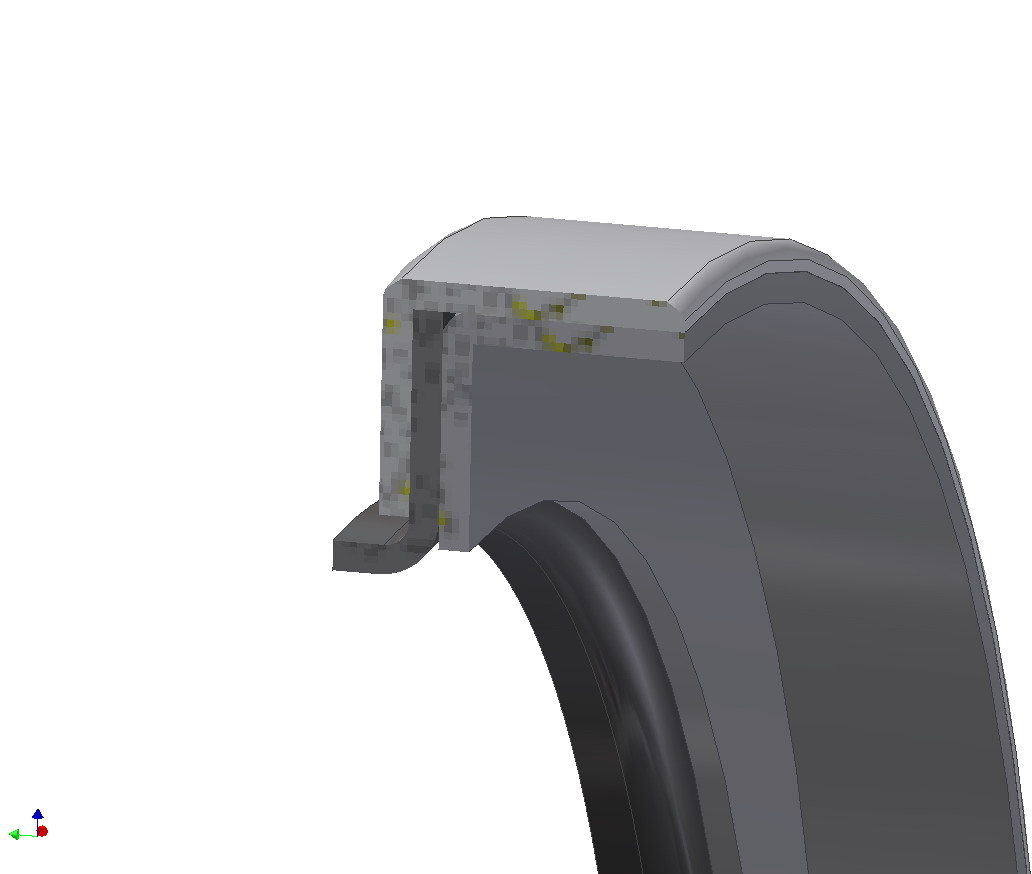

Wellendichtringe mit gedrehter PTFE- Dichtlippe zurück
Dieser ATD- Wellendichtring wurde speziell für kundenorientierte Probleme zugeschnitten und entwickelt.
Der von uns eingesetzte PTFE-Compound entspricht, dem in der Dichtungstechnik meist-
verwendeten Werkstoff, und ist vielseitig einsetzbar.
Alle Komponenten zeichnen sich durch einen niedrigen Reibungskoeffizienten und hohe
PV- Werte (Druck- Geschwindigkeit) aus.
Werkstoffe
Gehäuse:
1.4301
1.4571
Dichtlippen:
PTFE- Compound Graphit
PTFE- Compound Weiß
(mit FDA- Konformität)
V- Ringe zurück
Der V Ring ist eine elastische, axiale Lippendichtung für Wellen und Lagereinheiten. Der V Ring wird direkt auf der Welle montiert und dichtet axial mit seiner Lippe auf der Gegenlauffläche ab. Diese Gegenlauffläche können Anlaufscheiben oder Wälzlagergehäuse sein.
Der V Ring bietet eine hervorragenden Schutz gegen Schmutz, Öl, Staub, Spritzwasser und ähnliches bei einer geringen Reibung.
- Wellendurchmesser: bis 1300mm
- Material: FKM oder NBR
Wellenschonhülsen zurück
Unsere „ATD- Dichtsysteme“ werden mit unterschiedlichen PTFE- Dichtlippen ausgerüstet.
Diese Dichtlippen müssen auf einer, dem Dichtlippenmaterial angepassten Gegenlauffläche laufen, um den gewünschten Trockenlauf zu ermöglichen.
Zu einem kompletten „ATD- Dichtsystem“ liefern wir auch die erforderlichen Wellenschonhülsen.
Werkstoffe und Beschichtungen werden den Kundenwünschen angepasst.
